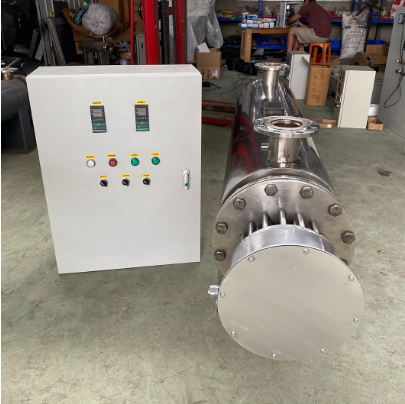

管道加熱器是由多支管狀電加熱元件、筒體、導流板、等組成，可配備控制柜更好的控制溫度。具有構造先進、熱效率高、耐磨耐腐、方便安裝拆卸等優點，廣泛適用于各種管道加熱場合，比如供暖、工廠工藝用水、電廠原水、空調供暖等水系統的蒸汽加熱。下面我們一起來了解一下管道加熱器的發熱部件和控制系統。

一、管道加熱器的發熱部件：管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分嚴密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，熱效率高。

1.不銹鋼鋼管做保護套管：具有良好的耐堿金屬和酸性能；韌性強；耐磨阻燃。

2.高溫電阻合金絲：電熱絲是加溫線的發熱元件，電阻溫度系數小，穩定性好，對銅的熱電勢小。

3.結晶氧化鎂粉：具有高度耐火絕緣性能，經1000℃以上高溫灼燒可轉變?yōu)榫w，升至1500 - 2000°C則成死燒氧化鎂(鎂砂)或燒結氧化鎂。

二、管道加熱器的控制系統：采用數顯溫度調節儀、固態繼電器和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將管道加熱器出口溫度電信號送至數顯溫度調節儀開展放大，比較后顯示測量溫度值，同時輸出信號到固態繼電器輸入端，從而控制加熱器，使控制柜具有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉管道加熱器。

1.數字電路：集成度高，體積小，功耗低實現簡單，系統可靠，同時具有算術運算和邏輯運算功能。

2.集成電路觸發器：同一種邏輯功能的觸發器可以用不同的電路結構實現。

3.高反壓可控硅：可調測溫、恒溫系統，這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。
